เครื่องมือวัดความดันที่ถูกใช้งานมากที่สุด Pressure gauge 0-10 bar เป็นเกจวัดแรงดันที่ครอบคลุมการใช้งานเพื่อวัดน้ำและลม ทั้งยังหาซื้อได้ง่ายเมื่อเทียบกับย่านการวัดอื่น ๆ บทความนี้ เรเดียส จะพาทุกท่านไปสำรวจ Pressure Gauge ที่มีย่านการวัด 10 บาร์ และแนะนำการใช้งานของเกจวัดแรงดันตัวนี้
Pressure gauge 0-10 bar ผู้ใช้งานมากที่สุด
อย่างที่เกริ่นไปข้างต้นว่า Pressure gauge 0-10 bar เป็นมาตรวัดที่ถูกใช้มากที่สุดในปัจจุบัน โดยสาเหตุที่ทำให้ Gauge รุ่นนี้นิยมมีสาเหตุดังนี้
- Range 0-10 bar: เป็น Pressure Range ที่พบในการวัดน้ำและลม เช่น ท่อประปา, วัดลมยาง จึงทำให้ถูกใช้ทั้งในระดับครัวเรือนและอุตสาหกรรม ส่วนย่านการวัดที่ถูกใช้รองลงมาได้แก่ 0-600 bar, 0-6 bar, -1 – 0 bar ตามลำดับ
- หาซื้อได้ง่าย: ด้วยความนิยมนี้ ทำให้มีผู้ผลิตและผู้จำหน่ายมากมาย เพราะ Range นี้ขายได้ง่ายและมีผู้ซื้อรองรับอยู่เป็นจำนวนมาก
ความรู้เบื้องต้นเกี่ยวกับ Pressure gauge 0-10 bar และความสำคัญในอุตสาหกรรมต่างๆ
ก่อนอื่นมาทำความเข้าใจหน่วยความดัน bar เบื้องต้นและความเกี่ยวข้องกับอุตสาหกรรมการผลิต
คำจำกัดความของ “Bar” หรือ “บาร์”
Bar เป็นหน่วยวัดความดันที่ใช้กันทั่วไปในหลายส่วนของโลก โดยเฉพาะในยุโรปและบางภูมิภาค เป็นหน่วยเมตริกของความดันและถูกกำหนดเป็น 100,000 ปาสกาล (Pa) ปาสคาลเป็นหน่วย SI ของความดัน และเป็นตัวแทนของแรงหนึ่งนิวตันต่อตารางเมตร ดังนั้น 1 แถบจะเท่ากับ 100,000 นิวตันต่อตารางเมตร
ความเกี่ยวข้องของหน่วย “bar”
bar เป็นหน่วยความดันที่สะดวกสำหรับการใช้งานต่างๆ เนื่องจากมีขนาดปานกลาง ทำให้เหมาะสำหรับการวัดความดันสูงและต่ำ(High and Low Pressure) ต่อไปนี้เป็นเหตุผลบางประการที่ทำให้หน่วยบาร์มีความเกี่ยวข้องกับหลายอุตสาหกรรมและใช้กันอย่างแพร่หลาย:
- วิศวกรรมและอุตสาหกรรม: แถบนี้มักใช้ในงานด้านวิศวกรรม การผลิต และอุตสาหกรรมเพื่อวัดแรงดันในระบบ ท่อส่ง และอุปกรณ์ มีช่วงที่ใช้งานได้จริงสำหรับกระบวนการทางอุตสาหกรรมส่วนใหญ่
- ไฮดรอลิกส์และนิวแมติกส์: ในระบบไฮดรอลิกและนิวแมติกส์ ความดันมักวัดเป็นแท่ง ระบบเหล่านี้ใช้กันอย่างแพร่หลายในเครื่องจักร ยานพาหนะ และกระบวนการทางอุตสาหกรรมต่างๆ
- แรงดันแก๊ส: แท่งนี้มักใช้วัดแรงดันแก๊ส ทั้งในอุตสาหกรรมและในชีวิตประจำวัน มีความเกี่ยวข้องในการตรวจสอบความดันก๊าซในกระบอกสูบ ท่อส่ง และถังเก็บ
- อุตุนิยมวิทยา: ในทางอุตุนิยมวิทยา ความดันบรรยากาศมักรายงานเป็นเฮกโตปาสคาล (hPa) ซึ่งเทียบเท่ากับมิลลิบาร์ (mbar) หน่วยบาร์ช่วยให้การแสดงความกดอากาศง่ายขึ้น ซึ่งอาจเปลี่ยนแปลงได้ตั้งแต่ประมาณ 900 ถึง 1100 hPa (มิลลิบาร์) ที่ระดับน้ำทะเล
- อุตสาหกรรมเครื่องดื่ม: หน่วยบาร์มักใช้เพื่อระบุความดันในภาชนะบรรจุเครื่องดื่มอัดลม เช่น ถังเบียร์หรือขวดโซดา
- อุปกรณ์ดำน้ำลึกและดำน้ำลึก: ในการดำน้ำ ความดันที่ระดับความลึกต่างๆ มักวัดเป็นแท่ง เนื่องจากเป็นค่าช่วงที่เหมาะสมสำหรับการเปลี่ยนแปลงความดันใต้น้ำ
- การบิน: เครื่องมือการบินบางชนิดใช้แถบเพื่อวัดและแสดงความดันบรรยากาศที่ระดับความสูงต่างๆ ซึ่งเป็นสิ่งสำคัญสำหรับการปฏิบัติการของเครื่องบิน
- สอดคล้องกับหน่วย SI: แถบนี้เป็นส่วนหนึ่งของระบบหน่วยสากล (SI) และอ้างอิงจากปาสคาล ซึ่งเป็นหน่วย SI สำหรับความดัน การใช้แถบช่วยรักษาความสอดคล้องกับระบบเมตริก
- ง่ายต่อการทำความเข้าใจ: สำหรับวัตถุประสงค์เชิงปฏิบัติมากมาย แถบนี้นำเสนอช่วงของค่าที่จัดการได้ ทำให้ผู้คนสามารถเข้าใจการอ่านค่าความดันในบริบทต่างๆ ได้ง่ายขึ้น
โดยรวมแล้ว ความเกี่ยวข้องของ bar unit เกิดจากความสามารถรอบด้านและความสะดวกในการใช้งานที่หลากหลาย ทำให้เป็นหน่วยวัดความดันที่มีคุณค่าและเป็นที่ยอมรับอย่างกว้างขวางในอุตสาหกรรมและสาขาวิทยาศาสตร์ต่างๆ
ภาพรวมของการออกแบบและการทำงาน Pressure gauge 0-10 bar
ภาพรวมการออกแบบและทำงานของ Pressure Gauge 10 bar มีดังนี้
การออกแบบ
เครื่องวัดความดันเป็นเครื่องมือเชิงกลที่ออกแบบมาเพื่อวัดและระบุความดันของของไหล (ของเหลวหรือก๊าซ) ในระบบ โดยทั่วไปจะประกอบด้วยองค์ประกอบที่สำคัญหลายประการ
- Body: ตัวเรือนด้านนอกหรือปลอกของเกจวัดแรงดันให้การปกป้องส่วนประกอบภายในและช่วยให้เกจมีเสถียรภาพ
- Bourdon Tube: นี่คือองค์ประกอบการตรวจจับหลักของเกจวัดความดันส่วนใหญ่ เป็นท่อขดที่มีแนวโน้มที่จะยืดตรงเมื่อได้รับแรงกด การเคลื่อนที่ของท่อจะถูกส่งไปยังกลไกตัวชี้ ซึ่งจะแสดงค่าความดันที่อ่านได้บนหน้าปัดมาตรวัด
- Pointer and Dial: ตัวชี้จะติดอยู่กับท่อเบอร์ดอนและเคลื่อนผ่านหน้าปัดทรงกลมเพื่อระบุค่าความดัน หน้าปัดได้รับการปรับเทียบด้วยเครื่องหมายแรงดัน ช่วยให้ผู้ใช้สามารถอ่านค่าแรงดันได้โดยตรงในหน่วยการวัดที่ระบุ
- Conntection: เกจวัดความดันมีพอร์ตทางเข้าและทางออกที่เชื่อมต่อกับระบบของไหลที่ต้องการวัดความดัน แรงดันจะถูกส่งไปยังท่อเบอร์ดอนผ่านพอร์ตเหล่านี้
- กลไกการเคลื่อนไหว: การเคลื่อนไหวของท่อเบอร์ดอนถูกแปลงเป็นการเคลื่อนที่แบบหมุนโดยชุดของกลไกเชื่อมโยง เฟือง และคันโยก การเคลื่อนที่แบบหมุนนี้จะถูกแปลงเป็นการเคลื่อนที่แบบเส้นตรง ทำให้ตัวชี้เคลื่อนที่ไปตามหน้าปัด
- ท่อเกลียวหรือไดอะแฟรม: ในเกจวัดแรงดันบางรุ่น โดยเฉพาะอย่างยิ่งที่ใช้สำหรับแรงดันต่ำหรือการใช้งานเฉพาะทาง ท่อเกลียวหรือไดอะแฟรมอาจแทนที่ท่อเบอร์ดอนเป็นองค์ประกอบการตรวจจับ
การทำงาน
การทำงานของ Pressure Gauge ขึ้นอยู่กับหลักการของการเสียรูปแบบยืดหยุ่นขององค์ประกอบการตรวจจับ (เช่น ท่อเบอร์ดอน) เนื่องจากแรงดันที่กระทำต่อเกจวัด นี่คือคำอธิบายทีละขั้นตอนเกี่ยวกับวิธีการทำงานของมาตรวัดความดัน
- การเชื่อมต่อของไหล: เกจวัดความดันเชื่อมต่อกับระบบของไหลที่ต้องการวัดความดัน ของไหลออกแรงกดบนส่วนตรวจจับผ่านทางพอร์ตเข้า
- การเปลี่ยนรูปและการยืดหยุ่น: เมื่อแรงดันของของไหลถูกนำไปใช้กับองค์ประกอบการตรวจจับ (เช่น ท่อเบอร์ดอน) จะมีการเสียรูปแบบยืดหยุ่น ท่อมีแนวโน้มที่จะยืดตรง และการเคลื่อนไหวนี้เป็นสัดส่วนกับแรงดันที่ใช้
- การเชื่อมโยงและการเคลื่อนไหวของตัวชี้: เมื่อองค์ประกอบการตรวจจับเปลี่ยนรูป การเชื่อมโยงเชิงกลและเฟืองจะแปลการเคลื่อนไหวนี้เป็นการเคลื่อนที่แบบหมุน ตัวชี้ที่ติดอยู่กับกลไกเหล่านี้จะเลื่อนไปตามแป้นหมุนที่ปรับเทียบแล้ว เพื่อระบุค่าความดัน
- การอ่านค่าความดัน: ผู้ใช้สามารถอ่านค่าความดันได้โดยตรงจากหน้าปัด ซึ่งปรับเทียบในหน่วยที่เหมาะสม (เช่น psi, bar, kPa)
- การคลายแรงดัน: เมื่อแรงดันถูกขจัดออก องค์ประกอบการตรวจจับจะกลับสู่ตำแหน่งเดิมเนื่องจากคุณสมบัติยืดหยุ่น เพื่อให้มั่นใจว่าสามารถใช้เกจวัดแรงดันซ้ำๆ เพื่อวัดแรงดันในสถานการณ์ต่างๆ ได้
เกจวัดแรงดันมีการออกแบบและประเภทต่างๆ มากมาย รองรับช่วงแรงดันต่างๆ และความเข้ากันได้ของของไหล มีการใช้กันอย่างแพร่หลายในกระบวนการทางอุตสาหกรรม ระบบ HVAC การใช้งานด้านยานยนต์ และสาขาอื่นๆ อีกมากมายที่การตรวจสอบความดันเป็นสิ่งจำเป็นสำหรับการปฏิบัติงานที่ปลอดภัยและมีประสิทธิภาพ

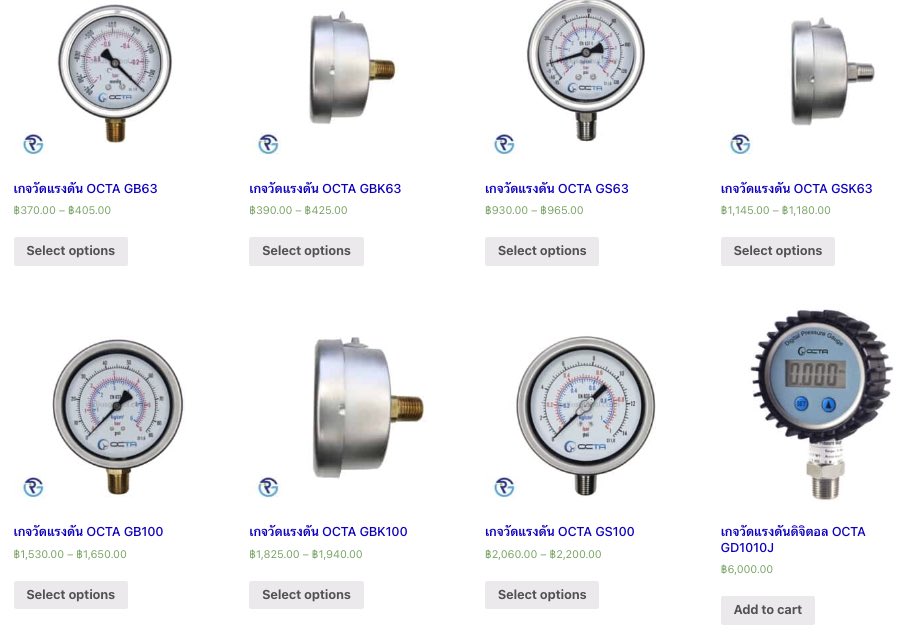

เช็คราคา Pressure gauge 0-10 bar
นี่คือราคาขอ Pressure gauge 0-10 bar ยี่ห้อ OCTA ที่มีราคาถูกที่สุดในตลาด
*ราคาดังกล่าวยังไม่รวม VAT และภาษีมูลค่าเพิ่ม
- GB63: Pressure Gauge ขนาด 2.5″ 63mm. ราคาถูกที่สุด ทำจากวัสดุทองเหลือง ใช้งานง่าย วัดน้ำ ลม สบาย ๆ
- ราคา: 315 บาท
- GB100: Pressure Gauge ขนาด 4″ 100mm. ขนาดใหญ่ มองเห็นง่ายกว่า ราคาสูงกว่าขนาด 2.5″ ใช้งานแบบเดียวกัน
- ราคา: 1,300 บาท
- GS63: Pressure Gauge ขนาด 2.5″ 63mm. ตัวเล็กพกง่าย ใช้งานสารเคมี, อาหาร และเครื่องดื่มได้
- ราคา: 790 บาท
- GS100: Pressure Gauge ขนาด 4″ 100mm. อัพเกรดหน้าปัดขนาดใหญ่ มองเห็นง่ายกว่าวัสดุสแตนเลส 316
- ราคา: 1,750 บาท
รายการ Pressure Gauge ทั้งหมดของเรา: Pressure Gauge – Pressure Gauge Diaphragm (radiusglobal.co.th)
สรุป
นี่ก็คือข้อมูลโดยรวมของPressure gauge 0-10 bar ที่เรเดียสได้รวบรวมมาให้ทุกท่าน จะเห็นได้ว่า 10bar เป็นหน่วยความดันยอดฮิตเพราะมีการทำงาน, การออกแบบ และราคา ที่ตอบโจทย์ผู้ใช้หลายกลุ่ม
อ้างอิงข้อมูลจาก : octagauge.com
