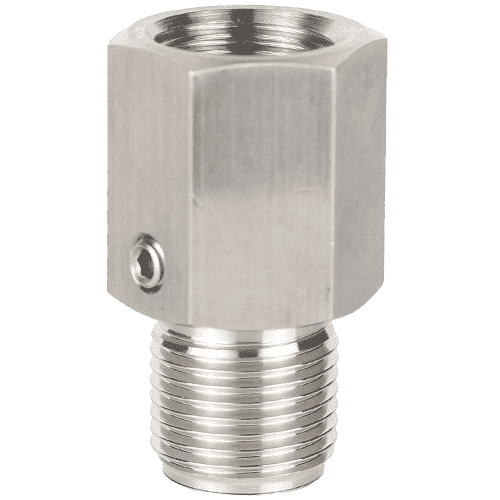

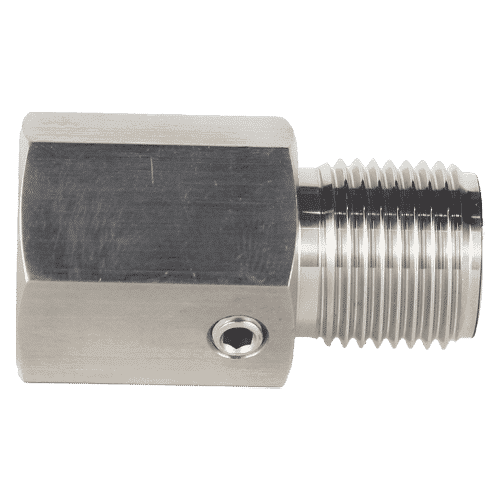

Diaphragm Seals Flush Type จุดเด่นคือเหมาะสำหรับใช้กับงานแรงดันสูง ตั้งแต่ 60 bar ไม่ต่ำกว่านี้ หากใช้งานต่ำไป ไดอะแฟรมซีลอาจไม่ทำงานเนื่องจากมีหน้าตัดสำหรับรับแรงดันน้อยกว่าประเภทอื่น ๆ
ติดต่อเรา
To isolate the sensing element of pressure
gauges or transducers from process fluids that may
be corrosive, viscous, crystallise etc pressure media,
ideally for painting industry
Connection
Body: 316 Stainless steel
316 stainless steel male thread, G1/2, G3/4, G1,G1-½
Working pressure: 60 to 600 bar
Instrument connection:
G 1/4 female for process connection G 1/2, G 3/4
G 1/2 female for process connection G 1, G 1-½
Diaphragm: 316L stainless steel, laser welded with Body
Standard mounting with 63mm dial size gauge for
G 1/2 and G 3/4 process connection, 100mm dial
size gauge for G 1 and G 1-1/2 process connection
Option
316L stainless steel body
Special material on request
Assembly with cooling tower
Special fill working media for painting industry
∎ Technical Dimensions and Characteristic
|
G |
b |
SW |
d |
c |
h |
|
G ½” B |
17 |
27 |
26 |
20 |
45 |
|
G ¾” B |
22 |
32 |
32 |
20 |
45 |
|
G 1” B |
25 |
41 |
39 |
28 |
60 |
|
G 1.½” B |
40 |
55 |
60 |
30 |
62 |
ซื้อ Diaphragm Seals แล้วประกอบเข้ากับเกจวัดแรงดันได้เลยมั้ย ?
