เมื่อทำงานกับการออกแบบเครื่องจักรของไหล การวาดภาพจริงของวาล์ว(Valve)และส่วนประกอบอื่นๆ ในระบบควบคุมถือเป็นเรื่องหนักมาก แทนที่จะใช้รูปภาพผลิตภัณฑ์ที่มีรายละเอียด สัญลักษณ์ที่เป็นเอกลักษณ์จะใช้แทนองค์ประกอบต่างๆ ในกระบวนการเพื่อเน้นความเชื่อมโยงและลักษณะการทำงาน บทความนี้จะกล่าวถึงฟังก์ชันวงจร สัญลักษณ์ และตัวอย่างการใช้งานของโซลินอยด์วาล์วในไดอะแกรมกำลังของไหลและไดอะแกรมท่อและเครื่องมือวัด (P&ID)

สัญลักษณ์s p id main(1)
รูปที่ 1: ไดอะแกรมกำลังของไหลและไดอะแกรมท่อและเครื่องมือวัด (P&ID)

ฟังก์ชั่นวงจรโซลินอยด์วาล์ว

วาล์วถูกกำหนดด้วยตัวเลขสองตัว เช่น วาล์ว 2/2 ทาง ตัวเลขแรกระบุจำนวนพอร์ตการเชื่อมต่อ ตัวเลขตัวที่สองคือจำนวนสถานะการสลับ วาล์ว 2/2 ทางมีการเชื่อมต่อท่อสองแบบ (ทางเข้าและทางออก) และสถานะการสลับสองสถานะ (NO NC) ปกติปิด (NC) หรือปกติเปิด (NO) กำหนดว่าวาล์วปิดหรือเปิดในสถานะไม่มีพลังงาน วาล์ว 3/2 ทางมีสามพอร์ตและสถานะสวิตชิ่งสองสถานะ ในแต่ละสถานะสวิตชิ่ง พอร์ตที่แตกต่างกันจะถูกปิด สามารถเพิ่มพอร์ตและสถานะการสลับได้มากขึ้น

1. สัญลักษณ์โซลินอยด์วาล์วในไดอะแกรมกำลังของของไหล

แบบเขียนกำลังของของไหลถูกสร้างขึ้นโดยวิศวกรเพื่อทำความเข้าใจและวิเคราะห์หน่วยกำลัง ไดอะแกรมเหล่านี้มีสัญลักษณ์กราฟิกตามมาตรฐานซึ่งแสดงถึงการทำงานที่สมบูรณ์และทิศทางการไหลของของไหลภายในหน่วยกำลัง

สัญลักษณ์ 2 2 way valve
รูปที่ 2: สัญลักษณ์วาล์ว 2/2

รูปที่ 2 แสดงสัญลักษณ์ของวาล์ว 2/2 ที่ใช้ในแผนภาพกำลังของของไหล สำหรับแต่ละสถานะของวาล์ว จะมีการวาดรูปสี่เหลี่ยมจัตุรัสเดียว สัญลักษณ์มีจำนวนสี่เหลี่ยมเท่ากันกับตำแหน่งวาล์ว ตัวอย่างเช่น วาล์ว 2/2 มีสองสถานะ (เปิดและปิด) ดังนั้นจึงแสดงด้วยช่องสี่เหลี่ยมสองช่องที่อยู่ติดกัน ดังแสดงในรูปที่ 2 และวาล์ว 5/3 จะแสดงด้วยช่องสี่เหลี่ยมสามช่องที่อยู่ติดกัน

สี่เหลี่ยมทางขวามือจะแสดงวาล์วในตำแหน่งที่เหลือ (ตำแหน่งที่ไม่มีการสั่งงาน) และสี่เหลี่ยมทางซ้ายมือจะสัมพันธ์กับวาล์วในตำแหน่งทำงาน (กระตุ้น) ในวาล์ว 2/2 สำหรับวาล์ว 5/3 ทิศทาง จะมีสามสี่เหลี่ยม สี่เหลี่ยมด้านขวาแสดงสถานะของพอร์ตในตำแหน่งที่เหลือ และอีกสองสี่เหลี่ยมที่เหลือระบุว่าของเหลวไหลระหว่างพอร์ตอย่างไรเมื่อวาล์วถูกกระตุ้นไปยังสถานะนั้น วิธีการกระตุ้นวาล์วจะแสดงด้วยสัญลักษณ์ที่เพิ่มเข้าไปในช่องสี่เหลี่ยม ส่วนควบคุมของไพล็อตจะแสดงติดอยู่ที่ช่องด้านซ้ายมือ และส่วนควบคุมย้อนกลับจะอยู่ในช่องด้านขวามือ แต่ละช่องจะแสดงให้เห็นว่าตัวกลางไหลระหว่างพอร์ตต่างๆ อย่างไร ลูกศรระบุการเชื่อมต่อระหว่างพอร์ตและทิศทางการไหลที่ต้องการ พอร์ตแบบสองทิศทางจะแสดงด้วยลูกศรสองด้านที่บ่งชี้ถึงการไหลของของไหลระหว่างพอร์ตต่างๆ (จะกล่าวถึงในบทความต่อไป) พอร์ตที่ปิดจะถูกระบุด้วย ‘T’ ตารางที่ 1 แสดงสัญลักษณ์มาตรฐานที่ใช้ในการสั่งงานวาล์ว

แหล่งพลังงานสัญลักษณ์โหมดการทำงาน
แมลนวล
Manual
สัญลักษณ์ manual operation 3.1Manual operation
สัญลักษณ์ button operation 3.2Push button
สัญลักษณ์ lever operation 3.3Lever
สัญลักษณ์ foot operation 3.4Foot operation
สัญลักษณ์ detent operation 3.5Detent
สัญลักษณ์ spring operation 3.6Spring
กลไก
Mechanical
สัญลักษณ์ pin operation 3.7Pin
สัญลักษณ์ roller operation 3.8Roller control
นิวเมติกส์
Pneumatical
สัญลักษณ์ air operation 3.9Air operated
ไฟฟ้า
Electrical
สัญลักษณ์ coil operation 3.10

Coil

ตารางที่ 1 กลไกการควบคุมวาล์ว

ตัวอย่าง

สัญลักษณ์โซลินอยด์ 2/2 ทาง แบบปกติเปิด

โซลินอยด์วาล์วส่วนใหญ่มักจะปิดแบบ 2/2 ทาง สี่เหลี่ยมสองอันที่อยู่ติดกันแสดงถึงสถานะทั้งสองของวาล์ว ลูกศรในช่องสี่เหลี่ยมด้านขวาแสดงว่าวาล์วเปิดตามปกติ และลูกศรชี้ไปในทิศทางการไหลของของไหลขณะหยุดนิ่ง สัญลักษณ์ ‘T’ ที่สี่เหลี่ยมด้านซ้ายมือแสดงว่าวาล์วปิดเมื่อมีการกระตุ้น สัญลักษณ์ของขดลวดโซลินอยด์ทางด้านซ้ายและสปริงทางด้านขวามือ บ่งบอกถึงวิธีการควบคุมไพล็อตและการควบคุมกลับสำหรับการทำงานของวาล์วตามลำดับ

หมายเหตุ: มักจะปล่อยสัญลักษณ์แอคชูเอเตอร์ (สปริงและคอยล์) ทิ้งไว้ ทำให้เกิดความคลุมเครือเกี่ยวกับสถานะพลังงานไฟฟ้า (ดังแสดงทางด้านขวามือของรูปที่ 3) นอกจากนี้ ผู้ผลิตบางรายสลับช่องสี่เหลี่ยมด้านซ้ายและขวาซึ่งทำให้เกิดความสับสน โดยเฉพาะอย่างยิ่งเมื่อไม่มีสัญลักษณ์แอคชูเอเตอร์

สัญลักษณ์ no 2 2 โซลินอยด์
รูปที่ 3 สัญลักษณ์ โซลินอยด์วาล์ว 2/2 ทาง ปกติเปิด(NO)

สัญลักษณ์โซลินอยด์วาล์ว 2/2 ทาง แบบ ปกติปิด

รูปที่ 2 แสดงสัญลักษณ์วาล์ว 2/2 ในสถานะปิดตามปกติ สี่เหลี่ยมสองอันที่อยู่ติดกันแสดงถึงสถานะทั้งสองของวาล์ว สัญลักษณ์ ‘T’ ในช่องสี่เหลี่ยมด้านขวาระบุว่าวาล์วปิดตามปกติ และลูกศรในช่องสี่เหลี่ยมด้านซ้ายจะชี้ไปในทิศทางการไหลของของไหลในขณะที่วาล์วทำงาน สัญลักษณ์ของขดลวดโซลินอยด์ทางด้านซ้ายและสปริงทางด้านขวามือ บ่งบอกถึงวิธีการควบคุมไพล็อตและการควบคุมกลับสำหรับการทำงานของวาล์วตามลำดับ

สัญลักษณ์โซลินอยด์วาล์ว 3/2 ทาง

โซลินอยด์วาล์ว 3/2 ทางมีสองตำแหน่งและพอร์ตเชื่อมต่อสามพอร์ต ดังนั้นจึงสามารถใช้วาล์วตัวเดียวเพื่อควบคุมการไหลของของไหลในสองวงจร วาล์วเหล่านี้สามารถใช้งานได้หลากหลาย เช่น การสลับระหว่างสองวงจรหรือการสั่งงานกระบอกไฮดรอลิก สัญลักษณ์ในรูปที่ 4 แสดงฟังก์ชันวงจรต่างๆ ของวาล์ว 3/2 ทาง ในแต่ละสัญลักษณ์ 1, 2 และ 3 แสดงถึงสามพอร์ตของวาล์ว สัญลักษณ์ของขดลวดโซลินอยด์ทางด้านซ้ายและสปริงทางด้านขวาแสดงถึงวิธีควบคุมไพล็อตและการควบคุมกลับสำหรับการทำงานของวาล์วตามลำดับ การกำหนดค่าต่างๆ มีอธิบายไว้ด้านล่าง

  • A: เมื่อวาล์วอยู่ที่ตำแหน่งพัก ของเหลวจะไหลจากพอร์ต 2 ถึง 3 ในขณะที่พอร์ต 1 ปิดสนิท (ระบุด้วยสัญลักษณ์ ‘T’ ที่พอร์ต 1 ในช่องสี่เหลี่ยมด้านขวามือ) เมื่อวาล์วถูกกระตุ้น ของไหลจะไหลจากพอร์ต 1 ถึง 2 ในขณะที่พอร์ต 3 ยังคงปิดอยู่ (ระบุด้วยสัญลักษณ์ ‘T’ ที่พอร์ต 3 ในช่องสี่เหลี่ยมด้านซ้าย)
  • B: เมื่อวาล์วอยู่ที่ตำแหน่งพัก ของไหลจะไหลจากพอร์ต 2 ถึง 2 ในขณะที่พอร์ต 3 ปิดสนิท (แสดงด้วยสัญลักษณ์ ‘T’ ที่พอร์ต 3 ในช่องสี่เหลี่ยมด้านขวามือ) เมื่อวาล์วถูกกระตุ้น ของไหลจะไหลจากพอร์ต 2 ถึง 3 ในขณะที่พอร์ต 1 ยังคงปิดอยู่ (ระบุด้วยสัญลักษณ์ ‘T’ ที่พอร์ต 1 ในช่องสี่เหลี่ยมด้านซ้าย)
  • C: เมื่อวาล์วอยู่ที่ตำแหน่งพัก ของไหลจะไหลจากพอร์ต 1 ถึง 3 ในขณะที่พอร์ต 2 ปิดสนิท (ระบุด้วยสัญลักษณ์ ‘T’ ที่พอร์ต 2 ในช่องสี่เหลี่ยมด้านขวามือ) เมื่อวาล์วถูกกระตุ้น ของไหลจะไหลจากพอร์ต 1 ถึง 2 ในขณะที่พอร์ต 3 ยังคงปิดอยู่ (ระบุด้วยสัญลักษณ์ ‘T’ ที่พอร์ต 3 ในช่องสี่เหลี่ยมด้านซ้าย)
  • D: เมื่อวาล์วอยู่ที่ตำแหน่งพัก ของไหลสามารถไหลไปมาระหว่างพอร์ต 1 และ 3 โดยที่พอร์ต 2 ถูกปิดสนิท (ระบุด้วยสัญลักษณ์ ‘T’ ที่พอร์ต 2 ในช่องสี่เหลี่ยมด้านขวามือ) เมื่อวาล์วถูกกระตุ้น ของไหลสามารถไหลไปมาระหว่างพอร์ต 1 และ 2 โดยที่พอร์ต 3 ถูกปิดอย่างสมบูรณ์ (ระบุด้วยสัญลักษณ์ ‘T’ ที่พอร์ต 3 ในช่องด้านซ้ายมือ)

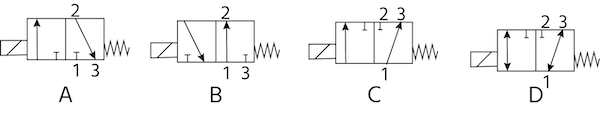

3 2 way วงจร functions
รูปที่ 4: สัญลักษณ์โซลินอยด์วาล์ว 3/2 ทาง

สัญลักษณ์โซลินอยด์วาล์วในแผนผังท่อและเครื่องมือวัด (P&ID)

แผนผังการวางท่อและเครื่องมือวัด (P&ID)

แผนภาพการวางท่อและเครื่องมือวัด (P&ID) คือการแสดงกราฟิกโดยละเอียดของกระบวนการที่มีทั้งฮาร์ดแวร์และซอฟต์แวร์ (เช่น อุปกรณ์ การวางท่อ และเครื่องมือวัด) ที่จำเป็นในการออกแบบ ประกอบ และใช้งานระบบ ระบบการผลิตส่วนใหญ่มีไอน้ำ อากาศอัด น้ำ และกระบวนการอื่นๆ ที่ต้องใช้ท่อเพื่อส่งจากจุดหนึ่งไปยังอีกจุดหนึ่ง เครื่องมือหลายอย่างควบคุมรูปแบบพลังงาน กระบวนการ และสื่อเหล่านี้ ซึ่งโดยปกติจะอยู่ในรูปของเกจ วาล์ว และปั๊ม

P&ID ในระบบควบคุมจะคล้ายกับแผนภาพวงจรของวงจรอิเล็กทรอนิกส์ แผนภาพมีส่วนประกอบทั้งหมดที่ออกแบบมาสำหรับกระบวนการเฉพาะ และวิศวกร ผู้ปฏิบัติงาน และเจ้าหน้าที่ซ่อมบำรุงที่ทำงานในหน่วยใช้เพื่ออ่านและปฏิบัติงาน อาจมีหลายกระบวนการใน P&ID เดียว และในกรณีนี้ ขอแนะนำให้แบ่งส่วน P&ID ทั้งหมดออกเป็นแต่ละกระบวนการเพื่อความเข้าใจที่ดีขึ้น

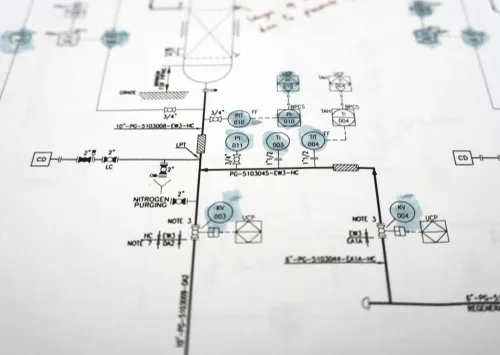

ไดอะแฟรมท่อและเครื่องมือวัด (P&ID)
รูปที่ 5: ไดอะแฟรมท่อและเครื่องมือวัด (P&ID)

สัญลักษณ์โซลินอยด์วาล์วใน P&ID

สัญลักษณ์โซลินอยด์วาล์วทั่วไปที่ใช้ในแผนภาพ P&ID จะแสดงอยู่ในรูปที่ 6 สัญลักษณ์เหล่านี้ไม่สามารถอธิบายได้เท่ากับที่ใช้ในแผนภาพกำลังของไหล ลูกศรใช้เพื่อแสดงทิศทางการไหลของของไหลในวาล์ว 3 ทางและ 4 ทิศทาง ลูกศรบ่งชี้เส้นทางการไหลที่ไม่ได้รับพลังงานซึ่งให้ทิศทางการไหลของของไหลเมื่อวาล์วหยุดนิ่ง (ไม่กระตุ้น) ป้ายต่างๆ ได้แก่:

  • A: โซลินอยด์วาล์วเปิด-ปิดสองทาง
  • B: โซลินอยด์วาล์วเปิด-ปิดแบบมุม
  • C: โซลินอยด์วาล์วเปิด-ปิดสามทาง
  • D: โซลินอยด์วาล์วเปิด-ปิดปลั๊กสี่ทางหรือบอล
  • E: โซลินอยด์วาล์วเปิด-ปิดห้าพอร์ตสี่ทาง
สัญลักษณ์s solenoid valve 6
รูปที่ 6: สัญลักณ์โซลินอยด์วาล์ว

สัญลักษณ์ของแอคชูเอเตอร์สำหรับโซลินอยด์วาล์วแสดงไว้ในรูปที่ 7 ป้ายต่างๆ ได้แก่:

ตอบ: แอคชูเอเตอร์โซลินอยด์เปิด-ปิดรีเซ็ตอัตโนมัติ
แอคชูเอเตอร์โซลินอยด์เปิด-ปิดรีเซ็ตอัตโนมัติช่วยให้แน่ใจว่าวาล์วเปลี่ยนสถานะโดยไม่มีอิทธิพลจากผู้ปฏิบัติงานภายนอก และวิธีการสั่งงานนี้เหมาะอย่างยิ่งสำหรับกระบวนการอัตโนมัติ
B: แอคชูเอเตอร์โซลินอยด์เปิด-ปิดแบบแมนนวลหรือรีเซ็ตระยะไกล
โซลินอยด์วาล์วแบบรีเซ็ตด้วยตนเองใช้ในการใช้งานที่ต้องการการตรวจสอบความปลอดภัยขั้นสูงสุดก่อนหยุด/เริ่มกระบวนการ ดังนั้นจึงไม่สามารถใช้งานวาล์วด้วยระบบไฟฟ้าได้ และวาล์วจะเปิดขึ้นเมื่อโซลินอยด์ได้รับไฟฟ้าจากการทำงานแบบแมนนวล
C: แอคชูเอเตอร์โซลินอยด์เปิด-ปิดแบบแมนนวลและรีเซ็ตระยะไกล
แอคชูเอเตอร์โซลินอยด์เปิด-ปิดแบบแมนนวลและรีเซ็ตจากระยะไกลช่วยให้มั่นใจได้ว่าโซลินอยด์วาล์วจะทำงานแบบอัตโนมัติและแบบแมนนวล
D: การมอดูเลตแอคชูเอเตอร์โซลินอยด์
แอคชูเอเตอร์โซลินอยด์แบบมอดูเลตจะวางตำแหน่งวาล์วอย่างแม่นยำที่ใดก็ได้ระหว่างตำแหน่งเปิดสุดและตำแหน่งปิดสุด (เช่น ระหว่าง 0° ถึง 90°) นี่เป็นสิ่งจำเป็นสำหรับการใช้งานที่ต้องการการเปลี่ยนแปลงของอัตราการไหล

สัญลักษณ์s solenoid actuator 7
รูปที่ 7: สัญลักษณ์หัวขับโซลินอยด์วาล์ว

แผนภาพ P&ID มักจะมีสัญลักษณ์วาล์วกระตุ้น ดังแสดงในรูปที่ 8 โปรดทราบว่าสัญลักษณ์ P&ID ที่แสดงในรูปที่ 6-8 มีไว้เพื่อวัตถุประสงค์ในการให้ข้อมูลเท่านั้น และสิ่งเหล่านี้สามารถเปลี่ยนจากบริษัทหนึ่งไปอีกบริษัทหนึ่งได้ อ้างถึงคำอธิบาย P&ID ของบริษัทที่เกี่ยวข้องเสมอสำหรับแผนภูมิสัญลักษณ์

สัญลักษณ์ automatic reset on off 8
รูปที่ 8: สัญลักษณ์รีเซ็ตอัตโนมัติ โซลินอยด์วาล์ว 2 ทาง แบบปกติปิด(NC)

การทำให้สัญลักษณ์เป็นมาตรฐาน

สมาคมระหว่างประเทศของระบบอัตโนมัติ (ISA) ได้กำหนดชุดมาตรฐานที่เข้มงวดสำหรับสัญลักษณ์ P&ID แต่ยังคงมีวิธีต่างๆ ในการแสดงวาล์ว มีความไม่สอดคล้องกันที่โปร่งใสระหว่างประเภทวาล์วของบริษัทและห้องสมุดต่างๆ ภายในเครื่องมือจำลอง แต่นี่ไม่ใช่ปัญหาที่ยื่นออกมาเพราะส่วนประกอบทั้งหมดมีการอธิบายด้วยข้อความ รุ่นเฉพาะที่เรียกว่าหมายเลขชิ้นส่วน หมายเลขแท็กซึ่งเป็นส่วนประกอบเฉพาะในระบบ และอธิบายรายละเอียดไว้ในคำอธิบายที่สอดคล้องกับภาพวาด . สอดคล้องกับสัญลักษณ์ตลอดทั้งภาพวาดเพื่อให้ทุกคนที่ทำงานร่วมกับแผนภาพ P&ID สามารถเข้าใจได้ง่าย

ตัวอย่าง

วาล์วควบคุมกระบวนการที่วางจากระยะไกลสามารถสั่งงานและควบคุมโดยวาล์วควบคุมระดับกลาง ดังแสดงในรูปที่ 9 สายจ่ายอากาศ (รูปที่ 9 มีป้ายกำกับ C) ถูกควบคุมโดยโซลินอยด์วาล์ว 3 ทิศทาง (รูปที่ 9 มีป้ายกำกับ A) โดยจะระบายอากาศ (รูปที่ 9 มีป้ายกำกับ D) หรือส่งไปยังวาล์วควบคุมกระบวนการ (รูปที่ 9 มีป้ายกำกับ B) วาล์วควบคุมระดับกลางอยู่ในตำแหน่งเพื่อจ่ายพลังงานให้กับวาล์วควบคุมกระบวนการ

สัญลักษณ์ solenoid control valve 9
รูปที่ 9: การใช้โซลินอยด์วาล์วเพื่อนำทางวาล์วควบคุมกระบวนการ

เข้าชมโซลินอยด์วาล์วของเรา: Solenoid Valve | โซลินอยด์วาล์ว (radiusglobal.co.th)

อ้างอิงเนื้อหา : pakoengineering.com
